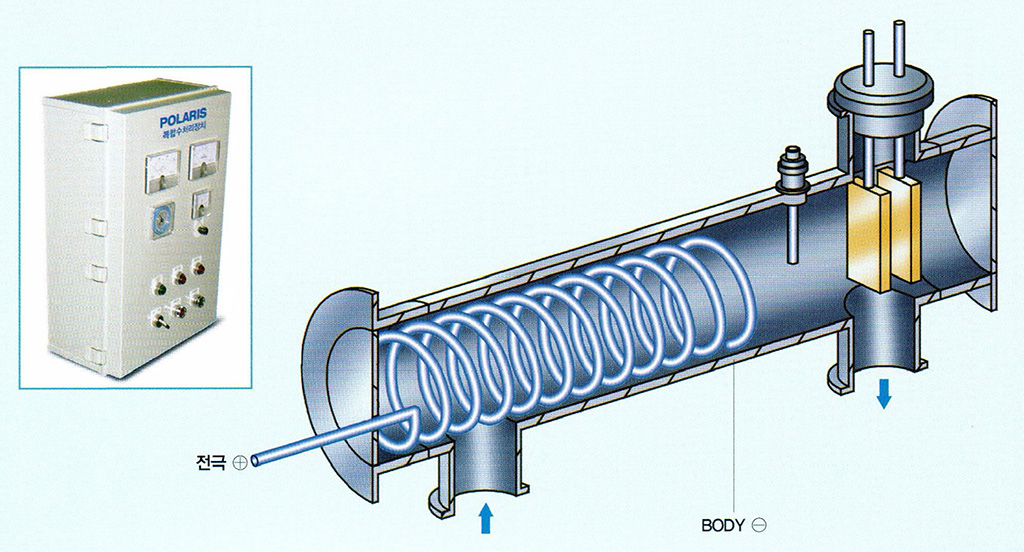

POLARIS 복합수처리장치란?
물 배관 시스템이 적용되는 냉각탑과 분수 등에서 살균 및 배관의 스케일 생성과 부식 방지 기능을 복합적으로 수행할 수 있는 수처리시스템.
POLARIS 복합수처리장치의 용도 및 효과
- 사용용도
냉각탑/에어워셔/공조시스템/수영장/분수대/연못/계류/기타 물 배관시스템
- 설치효과
- 수배관의 이끼 및 세균을 살균 및 억제
- 스케일 제거 및 방지
- 에너지효율 증대 및 세관 및 약품 비용절감
- 설비 수명의 연장 및 적수 방지
POLARIS 복합수처리 장치의 선정 및 사양
특허 제10-1386921호

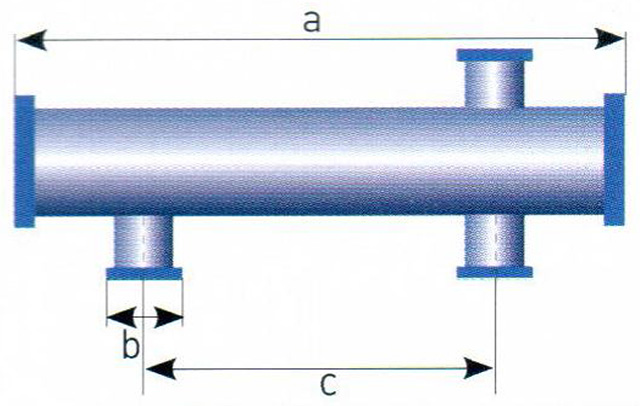

| Model No. |
Avg. Capacity |
In / Out
Size (mm) |
Size (mm) |
비 고 |
| R/T |
유량 (LPM) |
a |
b |
c |
| Teco-1 |
50 ~ 299 |
3,500 |
50 |
800 |
155 |
480 |
|
| Teco-2 |
300 ~599 |
7,500 |
80 |
950 |
185 |
600 |
|
| Teco-3 |
600 ~ 999 |
12,500 |
50 |
1,100 |
210 |
650 |
|
| Teco-4 |
1,000 이상 |
12,500 초과 |
125 |
1,300 |
250 |
800 |
|

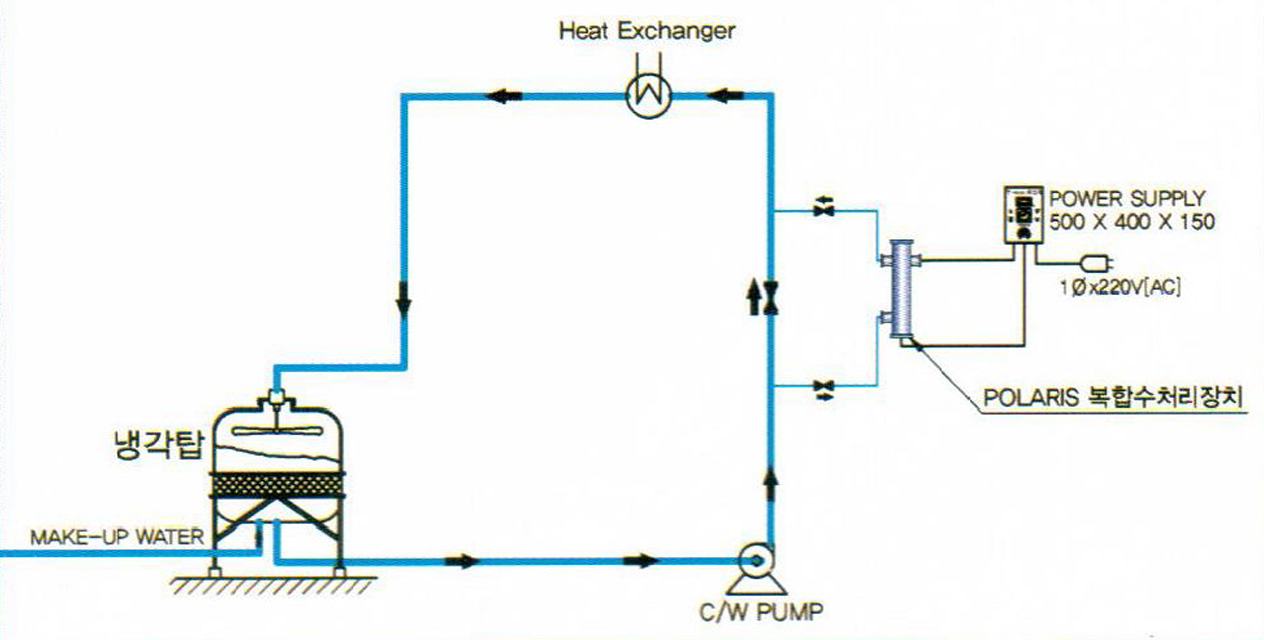

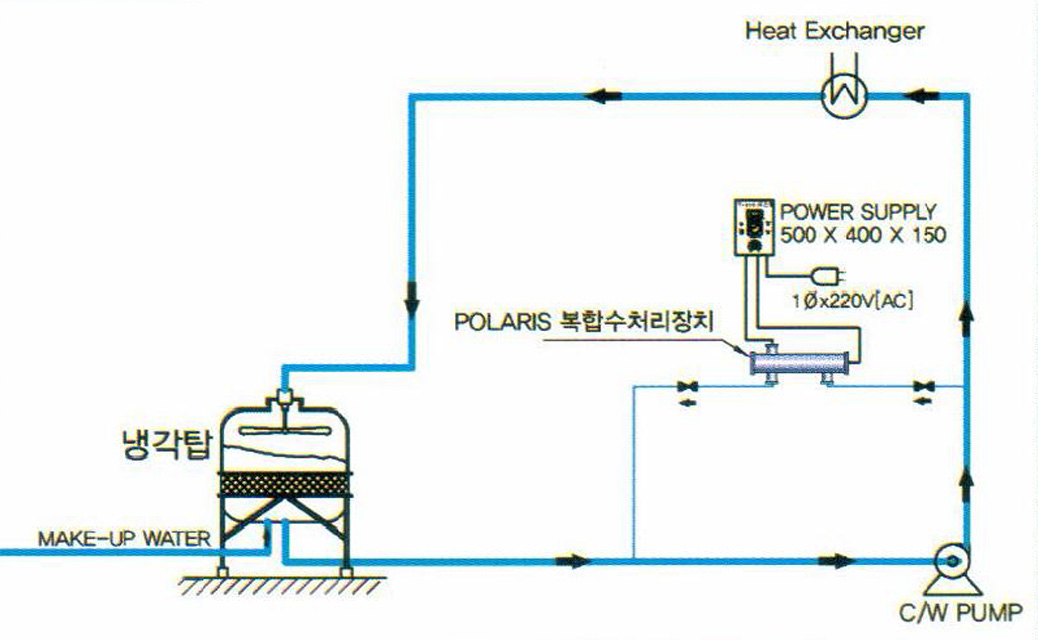

설치 계통도
POLARIS의 작동 환경
| Copper (구리) |
구 분 |
Silver (은) |
| 1.0 ppm |
서울시 보건환경연구원의 음용수 기준치 |
없음 |
| 1.0 ppm |
EPA(미국 환경보호청)의 음용수 기준치 |
0.05 ppm |
| Copper (구리) |
Silver (은) |
| 0.15 ppm |
이끼류의 퇴치에 필요한 농도 |
세균(특히 레지오넬라균)
살균에 필요한 농도 |
0.0075 ppm |
| 0.3 ppm |
POLARIS 은동이온살균장치의 적정 운전 농도 |
0.015 ppm |
POLARIS의 작동방법 및 유의사항
- Control Panel과 Housing의 설치가 끝나면 1차측 전원과 연결하기 전 Panel의 뚜껑을 열고 S/W가 OFF되었는지 확인한 후 전원을 꽂는다.
- 전원 연결 후 S/W를 켜고 전류의 조절 레버를 최고로 작동시키고 램프의 상태를 확인한다.
- 정상 작동램프가 켜져 있는 것을 확인하고 매 45초에서 1분 사이에 ‘Forward’ 램프와 ‘Reverse’ 램프가 번갈아가며 켜지는지 확인이 되면 살균장치는 정상적으로 작동되고 있음을 가르쳐주는 것이다.
- 운전램프가 점등이 되면 스케일 방지장치는 정상으로 작동되고 있음을 가르쳐주는 것이다.
- 위와 같은 작동이 이루어지지 않으면 설치 점검을 실시한 후 재작동을 한다.
- Housing이 연결된 Bypass 배관의 밸브를 모두 열고 메인 배관의 밸브를 약 10~20% 정도 닫아서 물이 복합수처리장치 쪽을 통과할 수 있도록 밸브를 조절한다.
|
